Fixations pré-assemblées DFIX® Diamond pour caillebotis
DFIX ACIER GALVANISÉ - VISSERIE GEOMET® 500 pour caillebotis Pressé et Électroforgé acier
La fixation assemblée se glisse
aisément dans la maille
Quel que soit le type de caillebotis métallique en acier, Pressé ou Électroforgé, la fixation complète se glisse aisément dans la maille et reste assemblée. Il ne vous reste plus qu’à la visser et vos panneaux sont fixés très simplement en un temps record.
Les avantages du revêtement
GEOMET 500 en visserie
Le GEOMET® est un revêtement composé de lamelles de zinc et d’aluminium 100% sans chrome et métaux lourds, et lubrifié dans la masse.

Une protection maximale à faible épaisseur
Les exigences en performances anticorrosion sont satisfaites même avec une épaisseur très faible de GEOMET®. Cette caractéristique permet le traitement sans difficulté de la plupart des éléments de fixation filetés.

La maîtrise du coefficient de frottement
Le GEOMET® 500, lubrifié dans la masse, permet d’obtenir un coefficient defrottement inférieur aux autres revêtements de protection comme la galvanisation.
Gain de temps de pose
Un seul installateur suffit
Parce qu’il n’est plus nécessaire de mobiliser un deuxième poseur pour tenir l’agrafe et l’écrou sous le panneau de caillebotis. Et en plus, vous éviterez peut-être la location d’une nacelle ou d’un échafaudage.

Le montage en hauteur est sécurisé
Parce que la fixation reste assemblée pendant la pose. Une solution qui permet d’écarter les accidents liés à la chute des pièces et qui évite les mouvements dangereux lors de la manipulation.

La pose est plus efficace
Parce que les 4 pièces de la fixation ne sont plus dispersées. Les gestes sont plus simples et concentrés sur l’essentiel de l’action de montage.

Le vissage et le dévissage sont facilités
Parce que la faible épaisseur du revêtement GEOMET® 500 conserve le dessin de la tête de vis CHC et des éléments filetés du système complet de visserie tout en garantissant à l’ensemble une protection optimale contre la corrosion.
CARACTÉRISTIQUES TECHNIQUES DFIX ACIER GALVANISÉ
Matière et finitions
• Vis CHC + écrou : acier traité GEOMET® 500
• Agrafe et cavalier : acier galvanisé à chaud

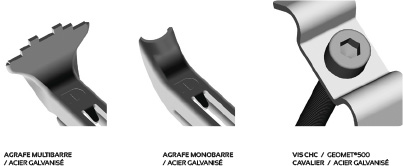

Composition des fixations
• agrafe monobarre ou multibarre avec écrou solidaire + cavalier + vis CHC
• agrafe monobarre avec écrou solidaire + crochet + vis CHC

Critères dimensionnels monobarre ou multibarre
• Monobarre pour mailles Bp de 19 mm, mailles Bp > 40 mm et lorsque ép. Bp = 5 mm.
• Multibarre pour toutes les mailles Bp de 30 mm.

> Attaches les plus courantes - Voir tableau ci-contre

Type vis
• Tête universelle CHC

Hauteur vis
• 60 mm pour les hauteurs de caillebotis de 25 à 35 mm • 80 mm pour les hauteurs de caillebotis ≥ 40 mm


Toutes les références DFIX sont disponibles en version 3 en 1 «prêt-à-fixer» : ensemble prémonté et livré en une seule pièce composé de l’agrafe, écrou, cavalier et vis.
(1) : sur demande spéciale
DFIX INOX®  pour caillebotis Pressé inox, aluminium et Caillebotis Polyester
CARACTÉRISTIQUES TECHNIQUES DFIX INOX
Matière et finitions
• Vis CHC + agrafe avec écrou solidaire + cavalier : ensemble inox

Composition des fixations
• agrafe monobarre ou multibarre avec écrou solidaire + cavalier + vis CHC
• agrafe monobarre avec écrou solidaire + crochet + vis CHC

Critères dimensionnels monobarre ou multibarre
• Monobarre pour mailles Bp de 19 mm, mailles Bp > 40 mm et lorsque ép. Bp = 5 mm.
• Multibarre pour toutes les mailles Bp de 30 mm.

> Attaches les plus courantes - Voir tableau ci-contre

Type vis
• Tête universelle CHC pour caillebotis Pressé et Électoforgé
• Tête poêlier pour caillebotis Polyester

Hauteur vis

Caillebotis Pressé
• 60 mm pour les hauteurs de caillebotis de 25 à 35 mm
• 80 mm pour les hauteurs de caillebotis ≥ 40 mm

Caillebotis Polyester Moulé
• 60 mm pour les hauteurs de caillebotis de 25 à 35 mm
• 80 mm pour les hauteurs de caillebotis > 40 mm

Caillebotis Polyester Pultrudé
• 60 mm pour les hauteurs de caillebotis de 30 mm
• 80 mm pour les hauteurs de caillebotis de 38 mm


Sur demande spéciale, les références Inox peuvent être assemblées en version 3 en 1 «prêt-à-fixer» : ensemble prémonté et livré en une seule pièce composé de l’agrafe, écrou, cavalier et vis.
